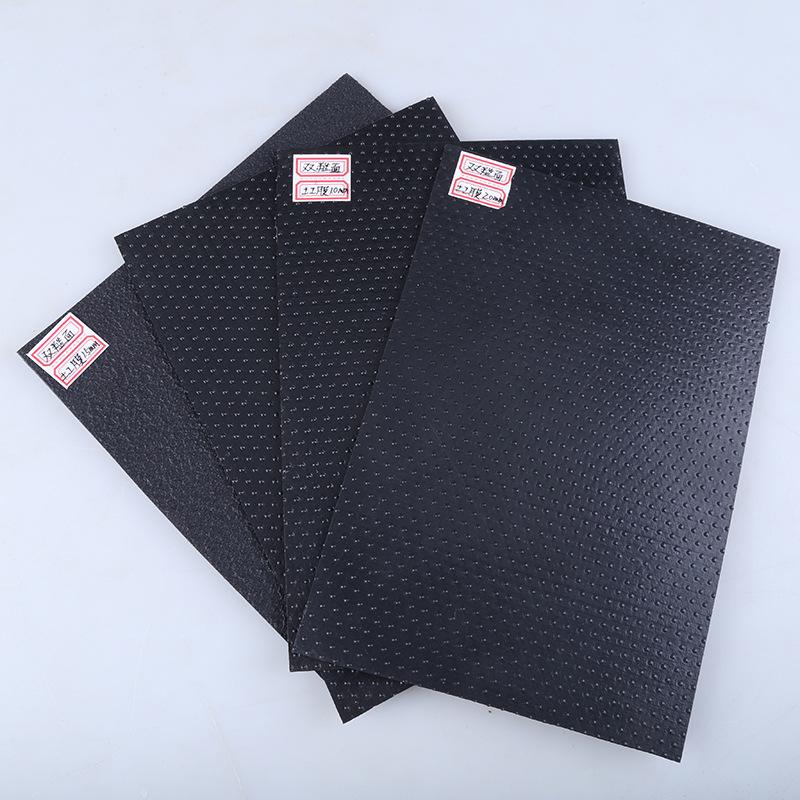

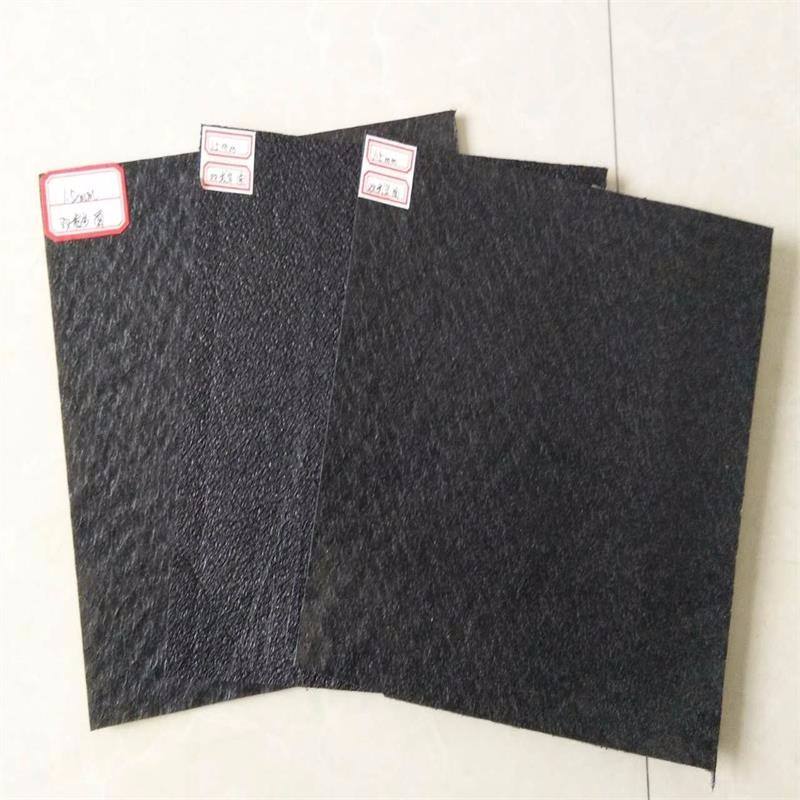

現(xiàn)在不少水利工程用得到土工膜，都知道土工膜根據(jù)產(chǎn)品外形可分為光面土工膜和糙面土工膜，顯然易見，光面土工膜表面光滑，但是摩擦系數(shù)低，糙面土工膜顧名思義是表面由凹凸結(jié)構(gòu)組成，摩擦系數(shù)高。與光滑面土工膜相比，糙面土工膜不僅能應(yīng)用于屋頂防漏、園林綠化、農(nóng)田水渠的防滲和水土保持、灘涂圍墾造田、環(huán)境工程中垃圾填埋、三廢處理和環(huán)境整治、防止沙漠化等工程，還能應(yīng)用于陡坡或邊坡膜體表面需要覆土等要求有較大摩擦系數(shù)的工程項目中，是山區(qū)施工、陡坡施工等工程項目的首要選擇材料。

糙面土工膜成型工藝主要包括：噴絲加糙法、軋花成糙法、化學(xué)發(fā)泡成糙法和氮氣加糙法等。

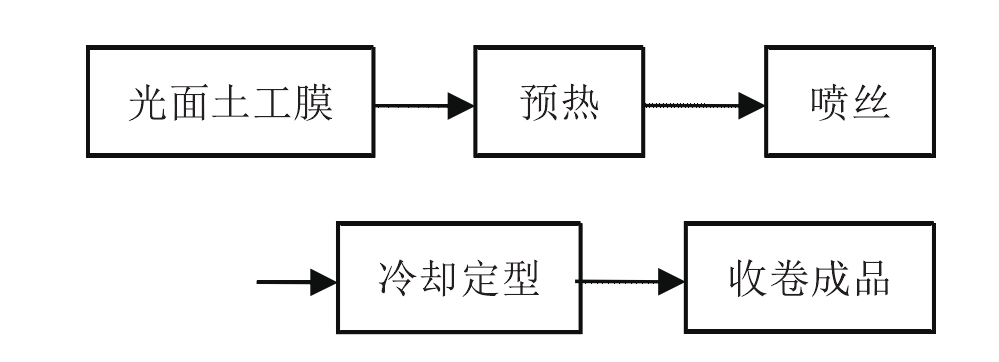

噴絲加糙法是將PE光滑面土工膜預(yù)熱，使所需加糙土工膜面層達(dá)到熱變形溫度以上，通過特殊的噴塑設(shè)備噴絲，將熔融狀塑料絲噴涂在所需加糙的土工膜表面，經(jīng)過冷卻制得粗糙面層的方法。噴絲加糙法工藝復(fù)雜，關(guān)鍵技術(shù)在于土工膜加糙面的溫度控制、塑料絲的制造及噴涂、光面和糙層絲材質(zhì)的選擇等。噴絲工藝難度大，糙面質(zhì)量不穩(wěn)定，塑料絲在土工膜表面容易脫落，從而降低其防滑性能。噴絲加糙法屬于二次成型，即將光滑面土工膜再一次加工成型，可將壓延成型和吹塑成型工藝生產(chǎn)的光滑面土工膜進(jìn)行預(yù)熱噴絲，得到PE糙面土工膜，也可將預(yù)熱和噴絲工序直接添加到土工膜生產(chǎn)線中，以實現(xiàn)PE糙面土工膜的連續(xù)化生產(chǎn)。

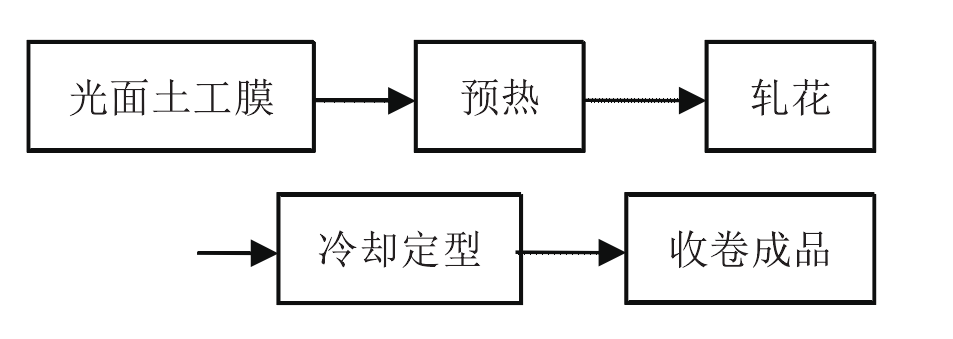

軋花成糙法是將PE光滑面土工膜經(jīng)過預(yù)熱后通過軋花輥軋花，冷卻后形成糙面土工膜的方法。軋花成糙法與噴絲加糙法一樣，屬于二次成型，將光滑面土工膜進(jìn)行預(yù)熱軋花得到PE糙面土工膜，也可將預(yù)熱和軋花工序直接添加到土工膜的生產(chǎn)線中，以實現(xiàn)PE糙面土工膜的連續(xù)化生產(chǎn)。

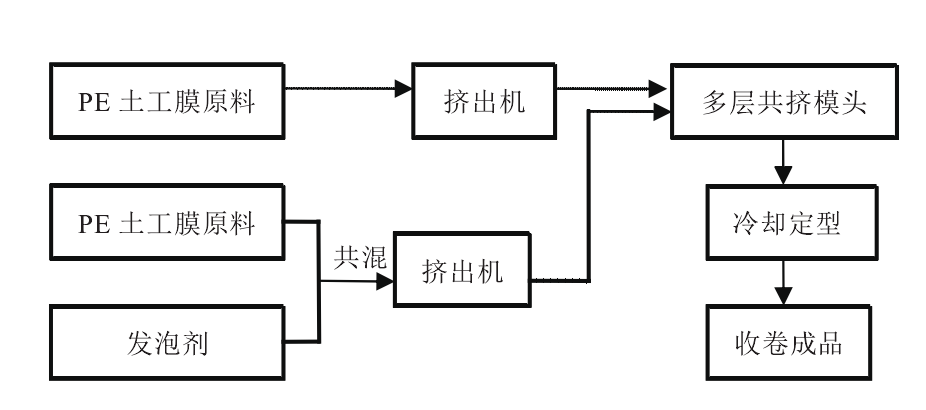

化學(xué)發(fā)泡成糙法是采用發(fā)泡劑發(fā)泡，使土工膜表面粗糙的一種方法。在需加糙的土工膜原料中添加化學(xué)發(fā)泡劑，糙面土工膜的擠出成型模頭為多層共擠模頭，糙面層的發(fā)泡劑與PE土工膜原料的共混物以及普通層PE土工膜原料一起進(jìn)入多層共擠模頭的不同流道，實現(xiàn)同時擠出。在擠出過程中，糙面層由于含有發(fā)泡劑，熔體在出模頭的瞬間因氣泡的產(chǎn)生會形成不均勻的粗糙突起，從而形成糙面。

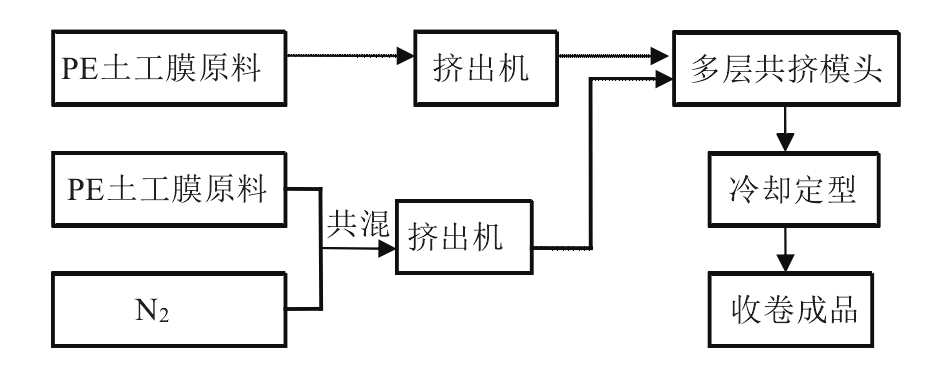

氮氣加糙法與發(fā)泡成糙方法類似，糙面層是將發(fā)泡劑換成氮氣直接與PE土工膜原料共混，共混后與普通層PE土工膜原料一起進(jìn)入多層共擠模頭的不同流道，共同擠出成型。氮氣加糙法與化學(xué)發(fā)泡成糙法一樣，屬于一次成型，可用于吹塑成型工藝連續(xù)化生產(chǎn)PE糙面土工膜。

工藝介紹到這里，想要了解更多土工膜工藝及產(chǎn)品參數(shù)價格請撥打15166998799電聯(lián)，或者直接登陸www.forpai.com 網(wǎng)站查看。轉(zhuǎn)載請注明出處。
